2013年8月7日 アイウェーブはRainboW-G17M-Q7 / Altera Cyclone V SOMモジュールを近々発売します

 アイウェーブのRainboW-G17M-Q7 SOM(System On Module)は、 世界で初めて Dual ARM Cortex A9 coreとAltera Cyclone V SX SoC FPGAをQ7モジュール上に一体化しました。
このモジュールは、システム設計に大きな柔軟性を提供するとともに、コスト及び消費電力の低減をもたらします。


このモジュールは、高速のトランシーバ、ハードメモリコントローラ及びロジック インテグレーションの強化により、帯域幅性能が向上し、コストセンシティブなハイエンドアプリケーションに最適です。



ハイライト

  • ARM Cortex A9 Dual core CPUと最大110K LEのFPGAをインテグレート
  • 高速トランシーバとハードメモリコントローラで強化
  • インテグレーション用のFPGA IPコアが入手可能
  • Qseven R2.0準拠
  • OS:WEC7、Linux

仕様


CPU Altera Cyclone V SX Soc FPGA
・ integrated Dual core ARM cortex-A9
  Hard Processor System(HPS)
・ FPGA upto 110K LE
メモリー ・ HPS用 512MB DDR3 with ECC
・ QSPI Flash
・ FPGA用 512MB DDR3*
・ EPCQ flash*
・ EEPROM*
オンボード ペリフェラル
サポート
・ FPGA用 JTAG Header*
・ HPS用 JTAG Header*
・ ブート設定用 DIP Switch
・ RTC Controller
80ピン 拡張コネクタ ・ FPGA IO(最大 8 LVDSペア/16 CMOS)
・ SMBUS
・ FPGA JTAG
動作温度 -40℃ ~ 85℃ 産業用
電源入力 5V DC
Q7PCB拡張コネクタ
インターフェイス
HPSから ・ Gigabit Ethernet X 1 (On-SOM PHY)
・ USB 2.0 Host x 4 (On-SOM HUB)
・ CAN x 1 ポート
・ SD/MMC (8 bit)
・ I2C x 2 ポート
・ SPI x 1 ポート
・ デバッグ UART x 1 ポート
・ 2nd UART x 1 ポート
・ その他のControl IO - 8 GPIO 経由
FPGAから ・ HDMI (FPGA Soft IP)
・ LVDS LCD x 2 ポート (FPGA Soft IP)
・ AC97/I2S Audio (FPGA Soft IP)
・ PWM
・ WDOG x 1
・ FPGA IO - 8 CMOS & 2 x LVDS ペア
FPGA高速
トランシーバから
・ SATA (FPGA Soft IP)
・ PCIe Gen2 x 4 レーン
形状 70mm x 70mm (Q7 2.0)
   * はオプション

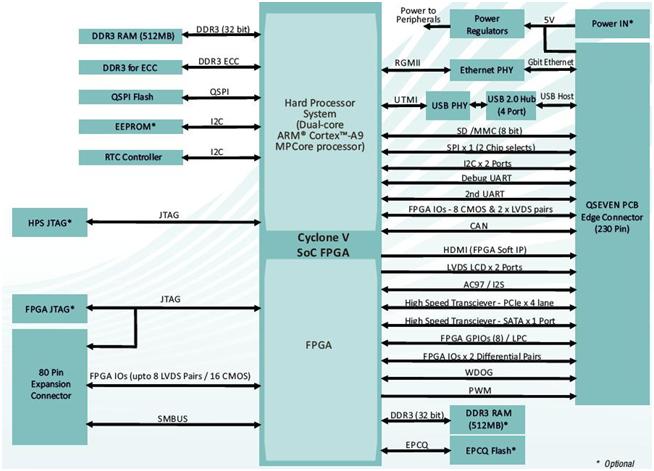

ブロック図



  Altera Cyclone V SoC Qseven Module 概要説明 (PDF)

  RainboW-G17M-Q7 / Altera Cyclone V パンフレット (PDF)


  アイウェーブはAltera Cyclone V SoC ベースのSOM設計を開始へリンク

  詳しくは、営業へお問い合わせ下さい。
