2017年10月5日　アイウェーブのARINC 818-2 Switch IP

アイウェーブは豊富な種類のFPGA IPコアを提供してきましたが、新たにARINC 818-2 Switch IP コアをご提供します。

なぜSwitchingが必要なのでしょうか？
ARINC 818-2はポイント・ツー・ポイント・プロトコルとして設計されています。
最近のARINC 818-2 アプリケーションの大部分はマルチチャンネル（４〜８チャンネル）で、複数のディスプレイを備えており、ビデオ・フレームの破損を回避するためにフレーム間のダイナミックなスイッチングが求められています。

　　

　主な仕様：

• リンク・レート： 4.25Gbps
• ウエブ・ブラウザによるリアルタイム・リンク・コントロール＆モニター
• ビデオ・フレームのインテリジェント/シンクロナスイッチング
• エラー・カウンター
• 送信方式：
  　・ブロードキャスト： 一つのビデオ情報を全て、または複数のビデオに出力
  　・ユニキャスト： ビデオ情報が1か所から他の箇所に送られる。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　このケースでは送・受信サイドともに一つのみ
  　・マルチ・キャスト： ビデオ・データが二つ以上のビデオ出力に配信される
  　・ミックスト： 各種ビデオ入力を各種のビデオ出力にリルート可能　　

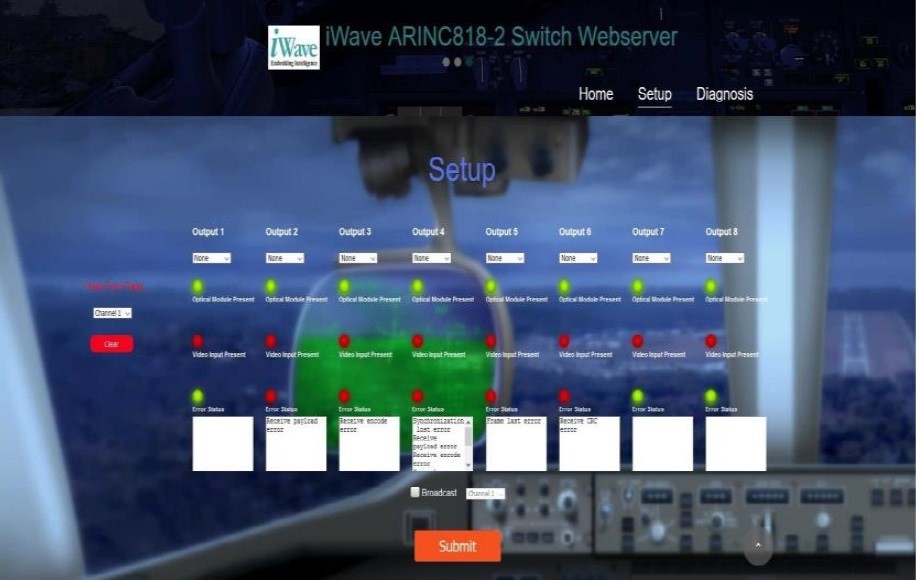

ARINC 818-2 Switch IPは上図のウエブ・インターフェイスにより設定、モニター及び制御が可能です。
このインターフェイスはIE、Chrome、Firefox,等の一般的なブラウザに適合しています。
アイウェーブのARINC 818-2 Switch IPはKC-705 (XC7K325TFFG900-2)ベースのプラットフォームを使ってSXGA (1280 x 1024)解像度、4.25Gbpsでテストしました。

お客様のプラットフォームでもICD (Interface Control Document)に従って同様なことが可能です。
ARINC 818-2 IPコアについてもAltera Stratix IV GX開発ボード及びXilinx Kintex 7評価キットARINC818-2 IPコア評価プラットフォームを使って評価しています。
