PCI-X to SD/SDIOブリッジ　　　　 iWPC103

基本性能

• FPGA RTL
  　・ 64-ビット, 66MHz PCI-X コントローラ (Xilinx社製のIPコア)
  　・ Scatter Gather DMAコントローラ
  　・ SD/SDIOホストコントローラ　
  　　　・ SD及びSDIOバージョン2.0に準拠
  　　　・ 1ビット/4ビットSDモード及びSPIモード
  　　　・ 設定可能動作周波数：200kHz,20MHz,25MHz,50MHz
  　　　・ SDIO 割り込み, サスペンド/レジューム, SDIO Read Waitオペレーション
• ハードウェアプラットホームは以下の2つのボードで構成
  　・ Xilinx Virtex-4 (XC4VLX25) ML455開発ボード
  　・ML455ボード接続用のSDIOインタフェースコネクタがあるドーターボード
• サポートオペレーティングシステム　
  ・ 32ビット及び64ビットのRHEL(Red Hat Enterprise Linux)
  ・ 64ビット SuSE Linux
• データ転送　
  ・ PIOモード：ホストシステムからSDメモリカード
  ・ PIOモード：SDメモリカードからホストシステム
  ・ DMAモード：ホストシステムからSDメモリカード
  ・ DMAモード：SDメモリカードからホストシステム

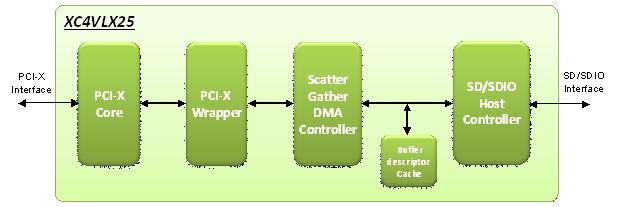

ブロックダイアグラム

特徴

• SOCへのインテグレーションが容易
• コンフィギュラブルで使用が容易
• 多くのFPGAファミリーにおけるインテグレーションが容易な簡単設計


主なアプリケーション

• 高速メモリアプリケーション
• SDIO Wifi アプリケーション
• プロセッサにPCI-Xを介して、追加のSD/SDIOインタフェースのサポート


納品物件

FPGA RTLソースライセンス

• 仕様書
• RTLベリログコード
• 試験環境（テストベンチ）
• テクニカルサポート及び保守

FPGA RTLネットリストスライセンス

• 仕様書
• RTLネットリスト
• テクニカルサポート及び保守

ハードウエア

• ハードウェアプラットホーム（ボード）
• ユーザマニュアル

ソフトウエア

• ソフトウェアバイナリ
• ユーザマニュアル

カスタマイズサービス

　　本製品に対応したカスタマイズサービスを行います。

　　詳しくは、営業へお問い合わせ下さい。
