 i.MX6x 開発キット / CPUモジュール

i.MX6UL SODIMM モジュール /iW-RainboW-G18M-SODIMM


 アイウェーブのi.MX6UL SODIMMは、i.MX6UL1/2/3 ARM Cortex A7 CPUをベースにした低消費電力で高性能なSOMで、528MHzで動作します。
このSOMは67.6mm X 29mmのコンパクトなボード上にPMIC・Flash・DDR3メモリ・dual Ethernet PHYを搭載しています。

i.MX6UL SODIMM モジュールはコストと消費電力の最適化を求める汎用・産業用のアプリケーションに最適です。
OSはLinux 3.14.28をサポートしています。

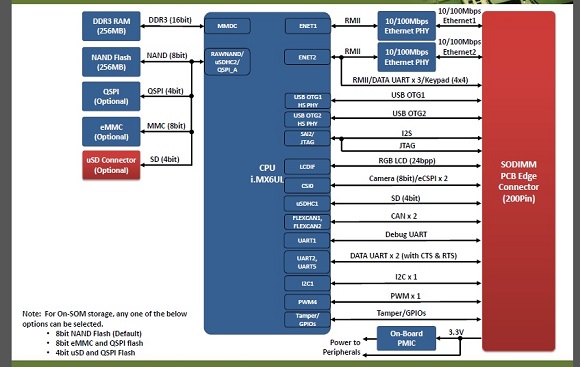

                    i.MX6UL SODIMM SOM ブロック図

   i.MX6 SODIMM SOM / RainboW-G18M-SODIMM パンフレット(日本語:PDF)

 ベネフィット & ハイライト

  ・ 67.6mm X 29mmの超コンパクト形状
  ・ パワー効率の良いARM Cortex-A7 @ 528MHz
  ・ 最新技術による高いセキュリティ
  ・  DVFSサポートによるPMIC
  ・ 7年余の長期サポート
  ・ カスタマイズサポート
  ・ 汎用及び産業用の温度環境
  ・ ARM Cortex A9 Qi.MX6 Q/D/S SODIMM SOMとコンパチブル
     i.MX6x SODIMM iW-RainboW-G15M-Q7へリンク

 主要な仕様

  ・ CPU: NXP ARM Cortex A7 i.MX6UL1/2/3 @ 528MHz
  ・ PMIC:NXP PF3000
  ・ メモリー
    256MB DDR3 RAM(Expandable)、256MB NAND Flash (Expandable)、MicroSD Slot (Optional)1、
    eMMC Flash (Optional)1、QSPI Flash (Optional)1
  ・ Communication:
    10/100 Ethernet PHY 2 Ports
  ・ SODIMM エッジ インターフェース:
    Debug UART、Data UART 2 Ports、CAN 2 Ports、SD(4-Bit) 1 Port、
    10/100 Ethernet Up to 2 Port、USB OTG 2 Ports、24bpp RGB display port、
    8-Bit Parallel Camera Port、I2S Audio or JTAG、I2C x 1 Port、PWM、GPIOs
  ・ 温度:
      0°C to +70°C  Commercial(汎用)
    -40°C to +85°C  Industrial(産業規格)
  ・ 入力電源:3.3V , 1A input through SODIMM edge
  ・ 形状: 67.6mm X 29mm SODIMM フォームファクター
 注 1: SOMでは、 NAND Flash または eMMC & QSPI flash または uSD & QSPI flash が使用可能
    デフォルトでは NAND Flashがサポートされます。
 注 2: 2nd Ethernet (ENET2) が使用されない場合、 3 UARTs 、 Key pad 4x4または RMII interfaceに
    使用することができます。

 OSサポート:

  ・ LINUX 3.14.28

 ターゲットとする用途:

  ・ 産業用 HMI & Access Control
  ・ Energy management & IOT gateway
  ・ 産業用 control & automation
  ・ 白物家電 & Smart appliances
  ・ Medical & Healthcare equipments
  ・ Mobile POS & Secure e-commerces
